Tpms система контроля давления в шинах

Какие датчики давления в шинах лучше? Экспертиза ЗР

В Европе системы контроля давления — обязательное оснащение, мы же пока в хвосте прогресса. Поэтому сравниваем три системы, которые можно приобрести отдельно и установить самостоятельно.

Давление должно быть в норме — как в сосудах водителя, так и в шинах его автомобиля. Но если в прежнюю эпоху владельцы проверяли колеса чуть ли не каждый выходной, то сегодня на это занятие почти все махнули рукой. Мол, пока колесо не легло на обод, давление в нем нормальное.

На ходу обнаружить разнобой в давлении порой бывает непросто: переднеприводный автомобиль, к примеру, может довольно спокойно двигаться при севшем заднем колесе, пока оно не размочалится в лохмотья. Хотя бы поэтому устройства TPMS (tyre pressure monitoring system — система контроля давления в шинах) никак нельзя причислить к безделушкам.

В Европе TPMS — обязательное оснащение, без этой системы машину не сертифицируешь. Даже поставляемые на европейский рынок Весты имеют систему контроля давления в шинах. А мы вновь в хвосте прогресса: на дорогих машинах TPMS есть, а на бюджетных отродясь не было. Однако любую из «обделенных» несложно оснастить соот­ветствующим гаджетом — их в продаже довольно много.

Автомобили среднего ценового диапа­зона обычно оснащают системой контроля давления в шинах, считывающей количество оборотов колес с датчиков АБС. Такая конструкция проста и надежна, но температура колеса не отслеживается. Иное дело — проверенные нами системы: они замечают перегрев шины из-за начала разрушения ее силовой структуры, а также из-за подклинивающих тормозных колодок.

Условия работы всех колес могут немного различаться, но по крайней мере в паре передних или задних давление и температура не должны сколь-нибудь заметно разниться.

В ходе испытаний мы оценивали удобство установки и пользования трех систем китайского производства, а также точность их работы.

Мерим изнутри и снаружи

Принципиальных различий между тестиру­емыми устройствами немного. ТР‑310 требует установить датчики внутри колес, и без шиномонтажных работ здесь не обойтись. ТР‑300 и TPMS‑8886 гораздо демократичнее: их датчики навертываются снаружи на ниппели. А информацию они передают по-разному: ТР‑300 — на монитор (входит в комплект), TPMS‑8886 — на смартфон.

Наши комментарии к каждой из проверенных систем приведены в фотогалерее. Результаты проверки точности сведены в таблицу. Обращаем внимание на то, что половина датчиков отказались работать сразу: во всех случаях виноватыми оказались негодные источники питания. Батарейки мы заменили, и датчики заработали. Показания температуры у всех систем замечаний не вызвали.

Отдельный комментарий посвящаем зимней эксплуатации. Наши испытания в морозильной камере показали, что при —25 °C все датчики дружно занизили давление примерно на 0,1 бара. Это простительно. Главное, чтобы команда работала синхронно. А вот жидкокристаллическим мониторам в морозильнике не понравилось; им потребовалось какое-то время, чтобы отогреться и прийти в «сознание». Америку мы не открыли: смартфон, хранящийся обычно в теплом месте, имеет преимущество.

Восторга не вызвала ни одна система. ­Встра­ивать датчики в колёса — занятие для фанатов, а насадки на ниппели могут стать приманкой для воров. Впрочем, если использовать их исключительно для дальних пробегов и не оставлять на ночь во дворе — тогда, наверное, идея оправданна.

Примерная цена 6300 руб.

Масса датчика 12 г

Основное преимущество этой системы перед другими — отсутствие штатного монитора: и крепить ничего не нужно, и посторонний глаз ничего «лишнего» в салоне не обнаружит. Вместо монитора используют смартфон, который есть почти у каждого. А вот датчики давления заметны сразу: их навертывают на вентили.

Датчики связываются по протоколу Bluetooth с так называемым индикатором — это штекер-передатчик, подключенный в 12‑вольтовую розетку, который транслирует информацию о давлении в колесах на экран смартфона. Программа, скачанная из Сети и установленная на смартфон на базе Android или iOS, позволяет настроить визуальное и звуковое оповещение. В случае выхода за предварительно заданные пределы по температуре и давлению система известит водителя об этом факте. Возможно раздельное программирование для каждого колеса, хотя обычно отмечается только разница между передними и задними колесами.

К точности показаний претензий нет.

Примерная цена 6800 руб.

Масса датчика 8 г

В комплект входит монитор — такой же, как в наборе ТР‑310. Внимание несознательных элементов общества привлечет не только он, но и датчики, навёртываемые на вентили. Это недостаток: любители легкой наживы могут за пару минут получить всю систему в сборе.

К техническим параметрам вопросов нет: датчики показали верное давление во всех выбранных нами контрольных точках.

Примерная цена 7900 руб.

Масса датчика 40 г

Главный недостаток системы состоит в том, что для установки датчиков требуется разобрать и собрать все колёса. Если в дальнейшем один из датчиков испортится или у него сядет батарейка, придется вновь ехать на шиномонтаж. В остальном всё выглядит очень хорошо: снаружи на вентилях будут навинчены штатные колпачки, а потому воришек ничто не спровоцирует. Правда, в автомобиле нужно поискать местечко под небольшой монитор, а он может привлечь ненужное внимание. Да и выглядит инородным телом.

К точности показаний претензий нет: датчики работают исправно, в отличие от большинства переносных манометров. Предусмотрено программирование диапазона «правильных» значений давления и температуры в шинах.

Результаты проверки систем контроля давления

Показания при давлении*, бар

Влияние давления в шинах на поведение автомобиля

Пониженное давление усиливает деформацию шины. Во время качения она нагревается сильнее положенного. Крайние дорожки протектора подвергаются усиленному износу, а иногда нарушается и целостность каркаса. Возрастает расход топлива. Кроме того, при попадании в дорожную выбоину вероятность повреждения как диска, так и шины при пониженном давлении всегда выше, чем при номинальном.

Повышенное давление сопровождается перенапряжением нитей корда, а также повышенным износом средней части протектора. Во время езды по плохой дороге все удары, которые передаются на подвеску и кузов, становятся заметно ощутимее для седоков. А при попадании в яму увеличивается вероятность разрыва шины.

Опаснее всего — последствия неодинакового давления во всех шинах. Автомобиль при движении всё время норовит уйти в сторону колеса с самым низким давлением — провоцируется движение боком.

Правда, у многих автомобилей давление в шинах на передней и задней осях разное, но мы в данном случае говорим о разном давлении в колесах одной оси.

Что касается влияния температуры, то следует помнить: давление воздуха в замкнутом объеме шины меняется приблизительно на 0,1 бара на каждые 10 градусов изменения температуры.

Что такое система контроля давления в шинах (TPMS)

Дата публикации: 22 июня 2017 .
Категория: Автотехника.

Датчики давления в шинах давно перестали быть модным девайсом. Для современного водителя это де-факто — must-have (необходимость), особенно при эксплуатации авто зимой. Подтверждение тому – тенденция штатной установки подобных систем контроля на всех импортных ТС среднего и премиального класса.

В новой дорогой машине датчик проверки давления воздуха уже присутствует или устанавливается опционально. Владельцы же отечественных «лошадок» или бюджетных моделей могут позаботиться о наличии полезного гаджета самостоятельно. Современный рынок автомобильной электроники предлагает массу универсальных решений, среди которых радиочастотная электронная интеллектуальная автономная система (Tire Pressure Monitoring Sistem, или кратко TPMS). Контроллеры давления в колесах – пользуется самым высоким спросом.

Что дает TPMS водителю?

  1. Возможность оперативно отреагировать на прокол.
  2. Сэкономить топливо за счет поддержания эффективного уровня давления.
  3. Душевное спокойствие за то, что перед началом движения не проверил колеса (при запуске двигателя контроллеры автоматически обнаружат качественно значимые минимальные потери давления воздуха в шинах).

Классы, виды и типы датчиков

Каталог доступных универсальных систем проверки давления шин представлен достаточно широко. Делят их по двум основным признакам. Первый, это способ монтажа.

  1. Внешняя TPMS, она же Direct System. Контроллеры напоминают обычные «колпачки», которые накручиваются на ниппель за 10 секунд. Их большой плюс – простота установки и малый вес (9,6–10 г). Первое дает возможность использования системы без разбортовки/забортовки шин. Второе — отпадает необходимость балансировки колес.

  1. Встраиваемые устройства (Indirect). Такое устройство монтируется только с разбортовкой и забортовкой, поскольку контроллер крепится к скату колесного диска при помощи специальных хомутов. Весят они больше внешних контроллеров, потому после монтажа потребуется дополнительное действие – балансировка.

По полноте выводимой информации системы делят на высокий и низкий класс. Во втором случае на монитор (или дисплей смартфона/планшета) выводится только сигнал тревоги, а источник проблемы не указывается. Модели высокого класса кроме сигналов опасности способны показать еще и уровень давления воздуха, и поврежденное колесо, что значительно упрощает действия водителя.

Разработчики данных технологий отдельно предлагают TPMS для грузовых автомобилей, мотоциклов, легковых машин. Также есть универсальные варианты (которые подходят для всех автомобилей) и индивидуальные под заданную модель автомобиля.

Как работает датчик давления в шинах

Принцип работы электронного датчика давления в шинах един для всех электронных девайсов. Его суть:

  • контроллер, закрепленный на колесо, собирает информацию о его состоянии (температура, давление);
  • передача собранных данных от датчиков к трансиверу осуществляется по радиоканалу (блютус), с частотой диагностирования не более 2–3 секунд;
  • когда показатели превышают верхнюю планку нормативных значений или падают ниже установленного уровня, – программа подает сигнал. Последний может быть световым или звуковым. Пределы давления можно прописывать самостоятельно в диапазоне, заданном производителем устройства (обычно это 1,7–3,2 бара).
Читать еще:  Динамометрический ключ низ отзывы

Некоторые TPMS через Bluetooth выводят информацию еще и на смартфон.

Питание системы контроля TPMS

Питается устройство от аккумуляторных батарей. При этом каждый датчик имеет индивидуальный аккумулятор. Контроллер может работать как от аккумуляторов, так и от солнечных батарей и бортовой сети, все зависит от модели. Система мониторинга питающаяся от солнечных батарей, в отличие от систем подключаемых к бортовой сети, очень удобна, так как почти все устройства работают от прикуривателя. А значит нет лишних, болтающихся проводов, и гнездо прикуривателя всегда свободно.

Аккумуляторы датчиков внутренней установки имеют продолжительный ресурс. Обычно он составляет от одного до трех лет. После чего колеса снова разбортовывают и производят полную замену датчиков.

Все типы внешних контроллеров имеют сенсор G, который переводит их систему питания во время постоя в «спящий режим». Это позволяет увеличить ресурс батареи. Сейчас сенсорами ограниченного энергопотребления комплектуются почти все электронные датчики, хоть внутренней, хоть внешней установки.

Как подключить датчики

Комплект марочной системы TPMS обычно состоит:

  • Из контроллеров с подписями для каждого колеса (количество зависит от класса авто, обычно в наборе идет четыре колпачка на легковой транспорт и шесть, если это система контроля давления в шинах для грузовиков). Подпись из двух латинских букв, где первая определяет расположение по горизонтали, вторая по вертикали. Пример: LF – левое (left) переднее (front).
  • Инструкции.
  • Трансивера с 1–5 кнопками по бокам, чтобы указать нормативы давления. На тыльной стороне крепежа приемника – двусторонний скотч для удобства монтажа. Держится этот прибор надежно, можно смело крепить на стекле, панели.
  • Набора ключей для разборки контроллеров или приемника.
  • Адаптера подключения (предусмотрен в проводных приспособлениях).
  • Запасных частей (наклейки, прокладки).

Способ установки зависит от типа устройства. Внешние контроллеры можно поставить самостоятельно, просто заменив «родные» колпачки воздушной трубки на колесах. Здесь стоит обратить внимание на металл резьбы контроллера. Он может быть алюминиевым или латунным. Важно, чтобы он совпадал с собственной резьбой ниппеля во избежание окислений.

Внутреннюю TPMS устанавливают на площадках шиномонтажа. Процедура это недолгая и беспроблемная, зато защитит недешевую систему контроля давления в шинах от банального хищения.

Как прописать датчики

После технических работ по закреплению элементов, можно перейти к настраиванию параметров. Пользователь может задать пределы уровня давления в шинах для контроля. Для этого на боковой стороне приемника предусмотрены специальные кнопки. Поскольку нужны они исключительно для настройки, то количество их производители стараются свести к минимуму.

Современный рынок знает случаи, когда ресивер обходится всего одной кнопкой. Чтобы прописать данные, ее надо нажать нужное количество раз. Пример:

  • нажатие с удержанием 1–3 секунды (длинное) – включение/выключение;
  • пять коротких нажатий – запуск настройки TPMS-системы;
  • чтобы задать нижний предел можно использовать кнопки меню (сбоку, обычно подписаны стрелочками вверх/вниз) или опять же кликнуть один раз на основную кнопку;
  • зафиксировать норматив – нажать с удержанием.

Вместе с прописанными нормативами давления можно задать способ его измерения (бары, Килопаскали, psi), единицы измерения температуры (по Цельсию или Фаренгейту). В инструкции производитель подробно разъясняет порядок настройки своего приемника, проблем с этим у водителя возникнуть не должно.

Выбор датчика

Рынок TPMS-систем – это десятки моделей безымянных (no-name) производителей (все в подавляющем случае из Китая) и 3–5 зарекомендованных марок. Из оптимальных вариантов по соотношению цена/продолжительность срока службы водители отметили японские системы мониторинга давления в шинах Carax, более известные среди автолюбителей, как разные версии CRX. Неплохо себя показали устройства Parkmaster.

При выборе конкретного девайса стоит обратить внимание на:

  • на радиус действия (дальность передачи сигнала, у «Каракс» он начинается с 8–10 метров);
  • способ подключения;
  • опции (передача данных на смартфоны/планшет, настройки);
  • гарантийный срок службы;
  • диапазон пределов давления, которые можно прописать.

Огромное значение имеет способ показа/вывода информации. Удобнее системы высокого класса (на экране системы мониторинга TPMS постоянно отображаются все колеса с указанием давления и температуры).

Устройство и принцип работы системы контроля давления в шинах TPMS

Поддержание оптимального давления в шинах отражается на сцеплении с дорожной поверхностью, расходе топлива, управляемости и безопасности движения автомобиля в целом. Большинство водителей для проверки используют обычный манометр, но прогресс не стоит на месте и в современных автомобилях активно внедряется электронная система контроля давления в шинах TPMS. Например, в европейских странах и США она обязательна для всех транспортных средств. В России наличие системы TPMS стало обязательным требованиям при сертификации новых типов ТС с 2016 года.

Что такое система TPMS

Система контроля давления в шинах TPMS (Tire Pressure Monitor System) относится к активной безопасности автомобиля. Как и многие другие инновации она пришла из военной отрасли. Главная её задача – отслеживать давление в шинах и подавать сигнал предупреждения водителю при падении ниже порогового значения. Кажется, что давление в шинах не самый важный параметр в автомобиле, но это не так. В первую очередь — это безопасность вождения. К примеру, если давление в шинах с каждой стороны осей разное, то автомобиль будет уводить в сторону. В базовых комплектациях TPMS начала появляться с 2000 года. Также есть автономные системы мониторинга, которые можно купить и установить отдельно.

Виды систем контроля давления в шинах

Принципиально системы можно разделить на два вида: с прямым (direct) и косвенным (indirect) измерением.

Система косвенного измерения

Это система считается самой простой по принципу действия и реализуется при помощи ABS. Она в движении определяет радиус колеса и расстояние, которое оно проходит за один оборот. Датчики ABS сравнивают показатели от каждого колеса. Если есть изменения, то подается сигнал на приборную панель автомобиля. Идея заключается в том, что радиус и пройденное расстояние спущенного колеса будет отличаться от эталонного.

Плюсом такого типа TPMS является отсутствие дополнительных элементов и приемлемая стоимость. Также в сервисе можно настроить начальные параметры давления, от которого будут измеряться отклонения. Минусом являются ограниченные функции. Нельзя измерить давление до начала движения, температуру. Отклонение от реальных данных может составлять около 30%.

Система прямого измерения

Данный тип TPMS наиболее актуальный и точный. Давление в каждой шине измеряется специальным датчиком.

В стандартный набор системы входят:

  • датчики давления в шинах;
  • приемник сигнала или антенна;
  • блок управления.

Датчики передают сигнал о температуре и состоянии давления в шинах. Приемная антенна передает сигнал в блок управления. Приемники устанавливаются в колесных арках автомобиля, на каждое колесо свой.

Работа системы TPMS с приемниками и без них

Существуют системы, в которых отсутствуют приемники сигнала и колесные датчики связываются непосредственно с блоком управления. В таких системах датчики необходимо «прописывать» в блок, чтобы он понимал в каком колесе появилась проблема.

Информация для водителя может выводиться разными способами. В более дешевых вариантах вместо дисплея загорается индикатор, сигнализирующий о неполадках. Как правило, он не указывает в каком именно колесе проблема. В случае вывода данных на дисплей можно получать информацию о температуре и давлении для каждого колеса отдельно.

Дисплей TPMS на панели приборов

Датчики давления и их разновидности

Ключевыми компонентами системы являются датчики. Это сложные устройства. В их состав входят: передающая антенна, аккумулятор, сам датчик давления и температуры. Такое устройство контролеров у более продвинутых систем, но есть и проще.

Колесный датчик давления (внутренний)

По своему устройству и способу монтажа различают датчики:

Механические датчики самые простые и стоят недорого. Они вкручиваются вместо колпачка. Давление в шинах смещает колпачок на определенный уровень. Зеленый цвет внешнего клапана показывает нормальное давление, желтый – требуется подкачка, красный – низкий уровень. Такие датчики не показывают точных цифр, также их часто просто скручивают. Давление по ним в движении определить невозможно. Сделать это можно только визуально.

Внешний датчик давления

Внешние электронные датчики также накручиваются на вентиль, но передают непрерывный сигнал с определенной частотой о состоянии давления на дисплей, индикатор или смартфон. Их недостатком является подверженность к механическим повреждениям во время движения и доступность для воришек.

Внутренние электронные датчики давления устанавливаются внутри диска и совмещены с колесными вентилями. Вся электронная начинка, антенна и батарея прячутся внутри колеса. С внешней стороны накручивается обычный вентиль. Минусом является сложность монтажа. Для их установки нужно бортировать каждое колесо. Ресурса аккумулятора датчика как внутреннего, так и внешнего, обычно хватает на 7-10 лет. После нужно произвести замену.

Если у вас установлены датчики давления в колесах — обязательно предупредите об этом мастера шиномонтажа. В большинстве случаев их срезают при замене резины.

Преимущества и недостатки системы

Можно выделить следующие преимущества:

  1. Повышение уровня безопасности. Это один из главных и важных преимуществ системы. С помощью TPMS водитель может вовремя установить неисправность в давлении, тем самым предупредить возможные поломки и ДТП.
  1. Экономия. На установку системы потребуются какие-то средства, но в перспективе они окупятся. Оптимальное давление поможет рационально расходовать топливо. Также увеличивается срок службы шин.
Читать еще:  Шины viatti brina nordico v 522 отзывы

В зависимости от вида системы, у неё есть и определенные минусы:

  1. Подверженность к хищению. Если внутренние датчики украсть невозможно, то внешние скручивают часто. Внимание несознательных граждан также может привлечь дополнительный дисплей в салоне.
  2. Сбои в работе и неисправности. Автомобили, прибывшие из Европы и США, часто поставляются с демонтированными колесами для экономии пространства. При установке колес может потребоваться калибровка датчиков. Сделать это можно, но могут потребоваться определенные знания. Наружные датчики подвержены воздействию внешней среды и механическим повреждениям, что может привести к их поломке.
  3. Лишний дисплей (при самостоятельной установке). Как правило, дорогие машины изначально оборудованы системой контроля давления. Вся информация удобно выводится на экран бортового компьютера. Установленные самостоятельно системы имеют отдельный дисплей, который смотрится чужеродно в салоне. В качестве альтернативного варианта устанавливают модуль TPMS в прикуриватель. При длительной стоянке и в любой момент его можно просто снять.

Внешний дисплей системы контроля давления

Возможные неисправности TPMS

Основными причинами неисправности датчиков TPMS может быть:

  • неисправность блока управления и передающего устройства;
  • разряд аккумулятора датчиков;
  • механические повреждения;
  • аварийная замена колеса или колес без датчиков.

Также при замене одного из встроенных датчиков на другой система может конфликтовать и выдавать сигнал об ошибке. В Европе стандартная радиочастота для датчиков 433 МГц, а в США – 315 МГц.

Если один из датчиков вышел из строя, то может помочь перепрограммирование системы. Уровень срабатывания неработающего датчика ставится на нулевой. Не во всех системах это доступно.

Индикаторы неисправности TPMS

Система TPMS может выдавать два индикатора ошибки на приборной панели: надпись «TPMS» и «шина с восклицательным знаком». Принципиально важно понимать, что в первом случае неисправность связана с работой самой системы (блок управления, датчики), а во втором с давлением в шинах (недостаточный уровень).

В продвинутых системах каждый контроллер имеет свой уникальный идентификационный код. Как правило, они идут в заводской комплектации. При их калибровке нужно соблюдать определенную последовательность, например, передние левый и правый, затем задние правый и левый. Настроить такие датчики самому бывает трудно и лучше обратиться к специалистам.

Система контроля давления в шинах (TPMS) с внутренними датчиками

В данном обзоре речь пойдет о гаджете для автомобилистов. Это монитор контроля давления в шинах с внутренними датчиками. Прибор позволяет в режиме реального времени контролировать давление в шинах, не выходя из салона автомобиля, позабыв о беготне с манометром вокруг автомобиля или необходимости заезжать на шиномонтаж.

Наиболее часто встречаемые мониторы давления в шинах (TPMS) это мониторы с внешними и внутренними датчиками. Внешние накручиваются на вентили (соски) колес, внутренние вставляются в диск вместо штатных, обычных вентилей.

Внешние датчики крайне просто установить самостоятельно – они накручиваются на вентили колес вместо колпачков. Для установки внутренних датчиков требуется посетить шиномонтаж, где снимут покрышку, удалят обычный вентиль, и вместо него установят внутренний датчик давления. И в том и в другом случае колесо желательно балансировать так, как оба вида датчиков имеют свой вес.

Поскольку внешние датчики могут стать легкой добычей мелких хулиганов или автоворов, а так же могут пострадать от прилетевшего камня или других факторов, то в связи с предстоящей поездкой на шиномонтаж для сезонной смены шин, решил установить монитор давления с внутренними датчиками.

Характеристики:

Дисплей: цветной экран LCD;

Звуковая сигнализация;
Тип датчика: внутренний;
Напряжение питания: DC 5V;

Источник питания: солнечная панель для зарядки внутреннего аккумулятора + microUSB;

Частота: 433,92 МГц ± 20,00 МГц;
Размер: прибл. 9,5 х 8,5 х 2,8 см / 3,74 х 3,35 х 1,10 »;
Диапазон давления воздуха: 0,1

8,0 Bar;
Диапазон настройки температуры: 40

90 ℃;
Рабочая температура: -20

80 ℃;
Напряжение питания датчиков: Рабочее напряжение: 2,1 В — 3,6 В;
Комплект поставки:
Основной блок – 1;
Внутренние датчики – 4;
USB-кабель для зарядки/питания – 1;
Монтажный набор – 1 (шестигранный ключ + липкая площадка для фиксации монитора на поверхности);
Руководство пользователя – 2 (английский + китайский язык)

Коробка не пестрит множеством надписей на бортах, указана лишь основная информация о назначении и заложенных функциях системы контроля давления.

На одной из сторон коробки указаны возможные варианты комплектации, а в соответствующем окне отмечено, что в данном случае комплект с внутренними датчиками.

Монитор от повреждений во время пути дополнительно был прикрыт поролоном и зафиксирован в таком же бампере. Немного забегая вперед, скажу, что кабель USB имеет длину один метр, но в дальнейшем он не понадобился так, как солнечная панель, которой оснащен монитор, полностью справляется со своим функциями, заряжая внутренний аккумулятор гаджета даже в пасмурный день.

Таким же поролоновым бампером защищены датчики.

Кроме монитора и датчиков в комплект входят стикеры, напоминающие работникам шиномонтажа об установленных датчиках (клеятся на диск), шестигранный ключ для фиксации датчика, липучка для крепления монитора на поверхности и две инструкции (на английском и китайском языках).

В данном случае датчики состоят из двух узлов – вентиля и самого датчика, каждый из которых подписан – FL, FR, RL, RR, т.е. передний левый, передний правый, задний левый и задний правый.

Вентиль и датчик соединены между собой шарнирным соединением. Фиксация осуществляется винтом под шестигранним.

В данном комплекте датчики неразборные. Электроника и элемент питания спрятаны в пластиковом корпусе и залиты резиноподобной субстанцией. С одной стороны это не очень хорошо, ведь батарейку не предполагается менять, хотя и прослужит она пару-тройку лет. С другой стороны электроника датчика более чем надежно защищена от воздействия влаги, которая присутствует в воздухе шины. Ну, а при большом желании, удалив резиноподобную субстанцию, можно батарейку и поменять. Можно предположить, что элементом питания служит литиевая батарейка CR1632.

Вентиль сделан из алюминиевого сплава.

Возможно, в зависимости от конструктива диска, нужно учитывать длину вентиля и диаметр цилиндрической гайки.

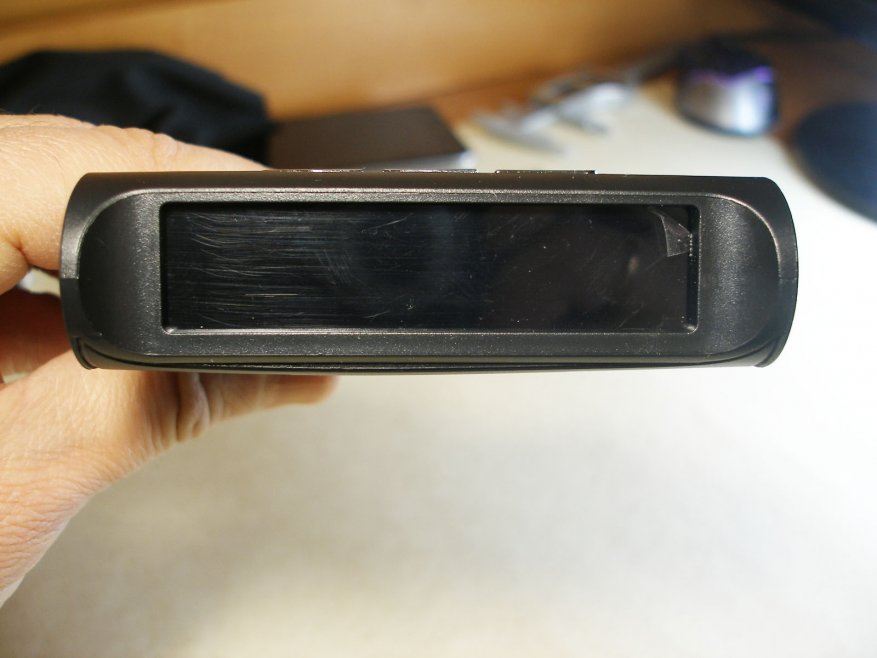

Большую часть верхней стороны вполне приличного корпуса занимает солнечная панель, накрытая транспортировочной пленкой. Размеры корпуса соответствуют заявленным. На верхней же стороне расположены три кнопки, которые на мой взгляд нужно было делать так же черными, чтобы не привлекать внимание к прибору с улицы.

Экран так же защитили транспортировочной пленкой.

В корпусе имеются вентиляционные отверстия для охлаждения электроники гаджета.

На левой стороне корпуса ничего нет, а на правой расположен разъем microUSB, хотя мне он ни разу не пригодился благодаря солнечной панели.

На нижней стороне корпуса есть сектор, куда наклеивается прямоугольник липкой резиновой площадки для крепления гаджета на торпедо. На время транспортировки он защищен с двух сторон глянцевой бумагой.

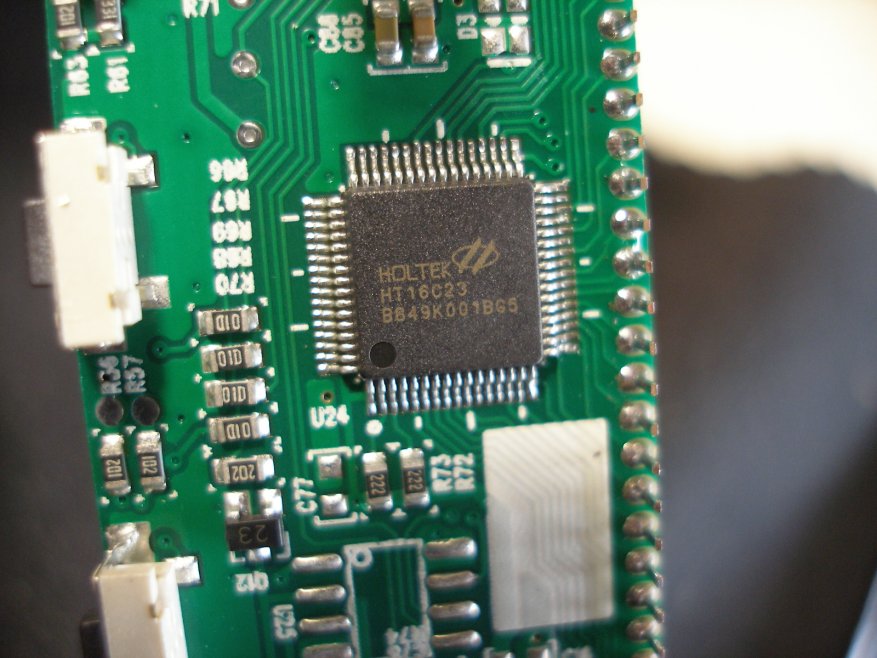

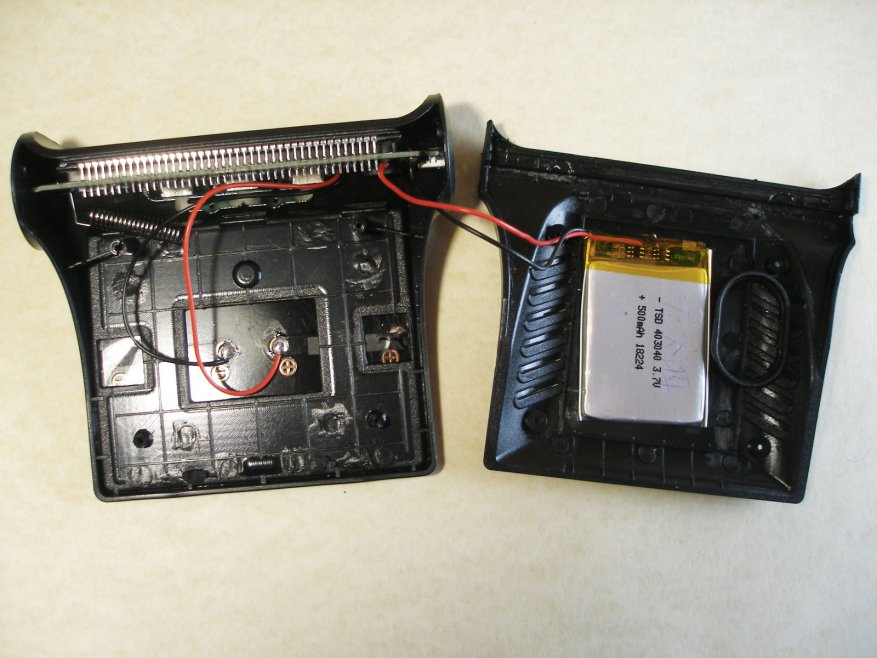

Внутри корпуса расположена небольшая плата с дисплеем и антенной в виде пружины, и аккумулятор на 500 мАч.

Основные чипы на плате:

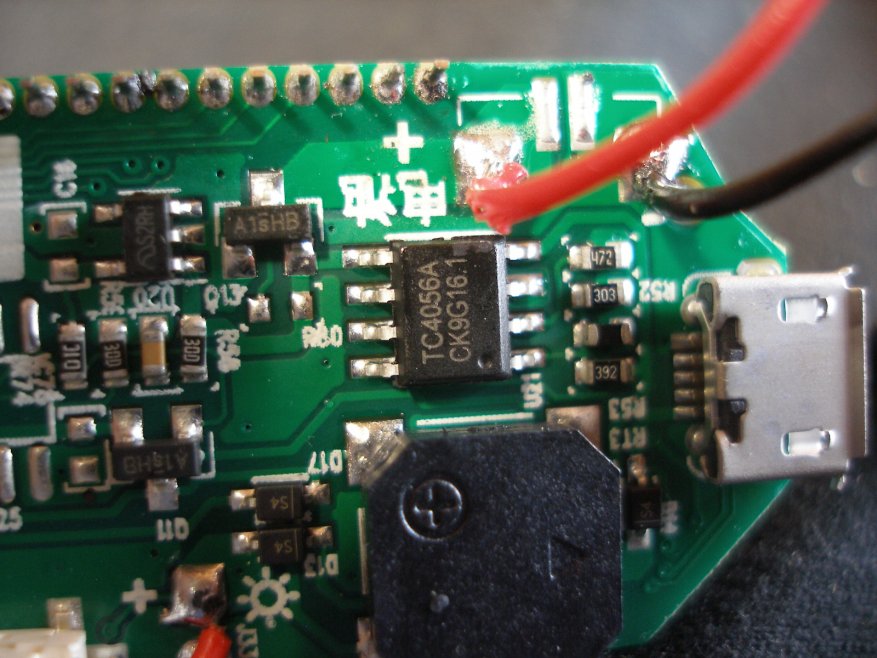

— контроллер заряда литиевых аккумуляторов ТС4056А (она же ТР4056);

— контроллер ЖК экрана НТ16С23;

— радиомодуль реализован на чипе с маркировкой 219В

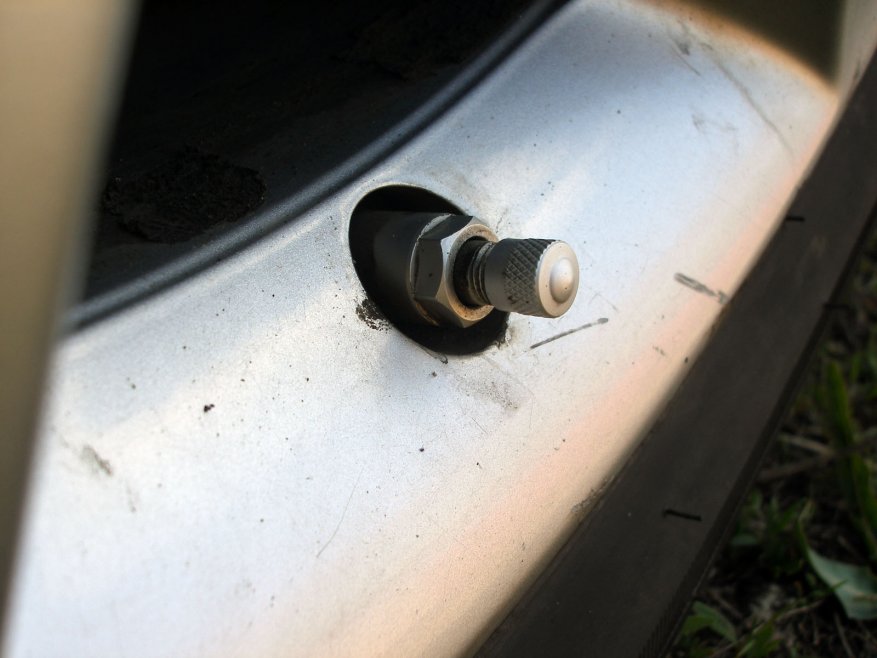

Проблем с установкой вентилей с датчиками не возникло – сначала вставляется вентиль и затягивается цилиндрической гайкой с наружной стороны диска. После этого датчик подгибается вплотную к диску и затягивается шестигранным ключом.

В данном комплекте монитора инструкция универсальная для разных вариантов поставки. В частности указано, что датчики начинают обмениваться информацией с монитором после разгона автомобиля до 20 км/ч. Однако в моем случае информация с датчиков начала поступать сразу по мере накачивания колеса, но с небольшой задержкой. Т.е. еще не установив колесо на автомобиль уже можно узнать, какое давление в колесе. Нельзя не отметить высокой точности показаний. Кроме манометра на шиномонтажке были проведены измерения собственным манометром и расхождений не выявлено, т.е. обозреваемому гаджету можно доверять.

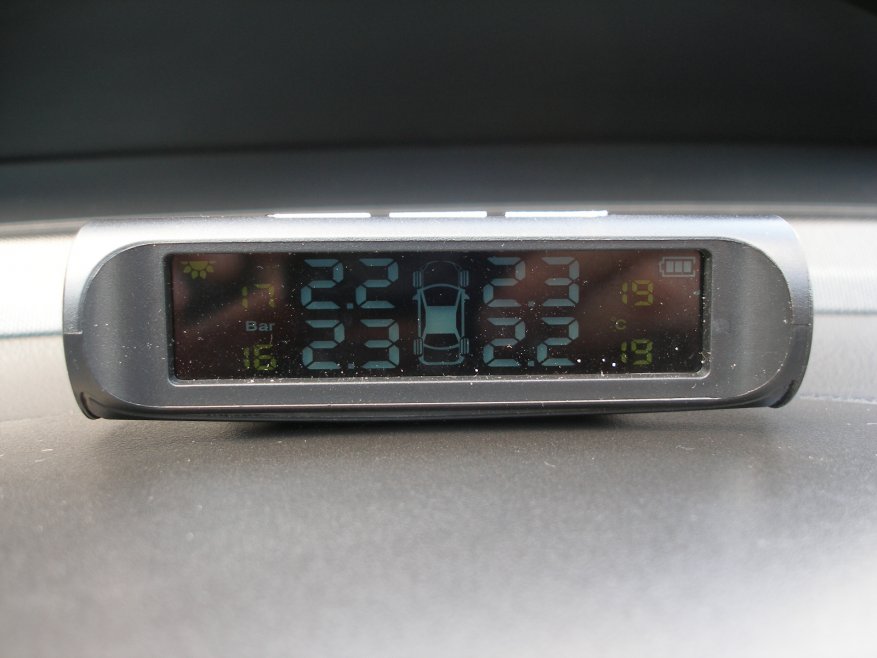

Так он прописался на торпедо машины.

Комплектный кабель питания не понадобился так, как солнечная панель полностью удовлетворяет потребности гаджета в энергии. Кроме того через некоторое время после прекращения движения на длительное время, гаджет уходит в спящий режим и информация на экране не отображается. Но стоит открыть дверь, т.е. создать колебания кузова, как монитор включается, издав короткий pic.

Включается прибор длительным нажатием левой кнопки (со стрелкой влево и значком включения питания). В случае, если все в порядке, то на экране появится следующая информация:

Разумеется у датчиков, как в плане измерения давления, так и в плане измерения температуры, есть некоторая погрешность. На фото данные после нескольких часов простоя автомобиля. По мере прогрева воздуха в шинах во время движения показания давления выравниваются (недокачали на пару десятых правое заднее), а температура в передних колесах всегда на пару-тройку градусов выше, чем в задних – там и нагрузка выше и двигатель через коробку и валы дополнительно нагревает воздух в шинах).

Показания температуры полезны тем, что позволяют в случае значительной разницы судить о неисправности суппорта, тормозных дисков и колодок, что удобно.

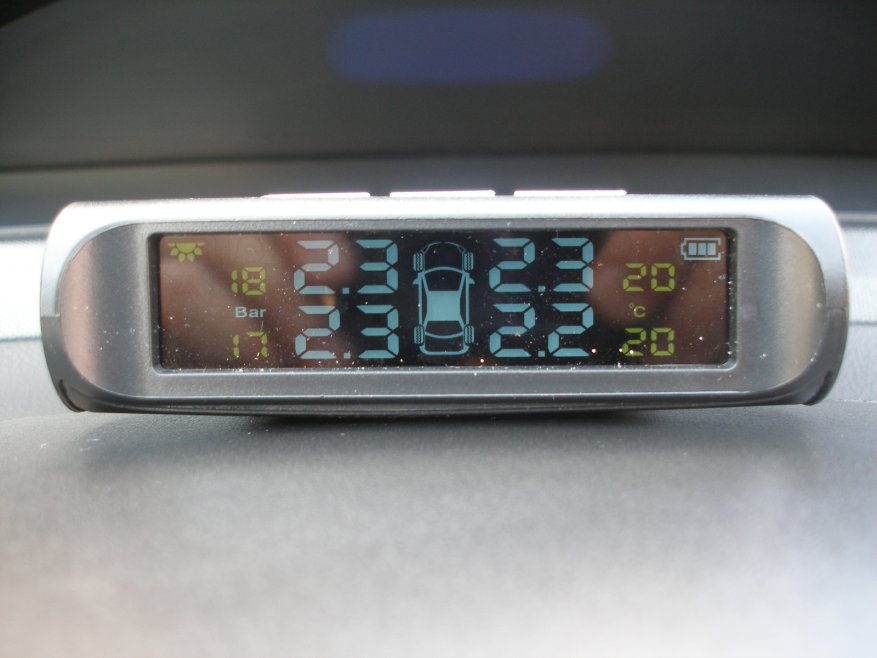

В данной версии монитора предусмотрена регулировка яркости дисплея. Здесь всего два уровня, но все же. Нажатие левой кнопки делает экран темнее, правой светлее.

Читать еще:  Заклинило правое переднее колесо

Изначально единицами измерения давления и температуры установлены Bar и градусы Цельсия. Настройки прибора позволяют изменить Bar на Psi, градусы Цельсия на Фаренгейта, установить свои нижний и верхний пороги давления в шинах и температуру воздуха в них, при достижении которых будет срабатывать звуковая сигнализация.

Для входа в меню настроек нужно длительно зажать среднюю кнопку М.

Нумерация пунктов начинается с нулевого – установка единиц измерения давления. Изменения вносятся левой и правой кнопками, подтверждение осуществляется кратким нажатием кнопки М с переходом к следующему пункту настроек.

Лучшие датчики давления в шинах 2019: ТОП-10

Описание и рейтинг наиболее качественных датчиков давления в шинах: топ-10 моделей, технические особенности. Видео про систему мониторинга давления в шинах TPMS.

Содержание статьи:

  • Чем грозят неправильно накачанные колеса
  • Разновидности систем контроля
  • Лучшие датчики давления в шинах
  • Видео про систему мониторинга давления в шинах TPMS

С появлением бескамерных шин несколько уменьшились аварии на дороге, связанные с неисправностью тормозной системы. Элементы протектора позволяют лучше маневрировать при возникновении опасной ситуации.

Одновременно с этим у водителей появились и новые задачи — систематически следить за параметрами давления. При снижении давления в шине происходит образование воздушной прослойки между камерой и герметичным слоем, которая может разрушить слой герметика и привести к взрыву колеса при чрезмерной нагрузке — например, при резком повороте на скорости.

Датчики давления внешние и внутренние помогают правильно оценить состояние шины и вовремя провести накачку или, наоборот, отдачу воздуха.

Чем грозят неправильно накачанные колеса

Автомобильные шины относятся к частым расходникам — элементы необходимо менять не только по сезону. Протектор неправильно накачанных шин изнашивается на 30% быстрее, если давления недостаточно, и если шина перекачана, происходит частичное истирание. И первое, и второе грозит потерей управляемости авто.

Дополнительные проблемы — перерасход топлива, увеличение тормозного пути, повреждения дисков.

Для каждого автомобиля производитель установил заводские параметры на то, какое давление должно быть в шинах в максимальном диапазоне. Информация указывается в руководстве по эксплуатации и выбита на пластинах, которые устанавливаются у люка бензобака, на опорах и стояках кузова.

Показатель давления в шинах указан для авто, которые не были в движении более 5 часов, т. е. для холодной резины. При замерах необходимо это учитывать и не проверять давление после многочасовой поездки по горячему песку. Для контроля за давлением в шинах используют штатные и внештатные (внешние) датчики.

Разновидности систем контроля

Штатная система контроля давления TPMS система контроля давления TPMS — установленная в ЭБУ схема, которая самостоятельно отслеживает давление в шине и передает информацию на приборную панель.

Алгоритм вычислений прост. Датчики частоты вращения колес отслеживают обороты и на этом основании выводят информацию о параметрах давления. Если колесо спустило, его вращение ускоряется.

Технологии исполнения датчиков разнятся в зависимости от потребностей водителя и предпочтений. Есть вариант установки электронных систем, которые мониторят давление через Блютуз и передают данные в режиме реального времени. Механические датчики, манометры необходимо устанавливать на колесо и проводить единичное измерение самостоятельно перед поездкой.

Какие же датчики давления считаются лучшими в 2019 году?

Лучшие датчики давления в шинах

1. CARCHET 7M527C

Среди беспроводных датчиков давления выделяется цифровой манометр CARCHET 7M527C. Информация передается на монитор, который присосками крепится к торпеде или лобовому стеклу.

Датчик давления прикрепляется к колесу, отслеживает температуру и напряжение 4 шин. Параметры передаются на цветной дисплей, есть поддержка голосом при возникновении критичных ситуаций.

Датчик разрабатывался как эффективная система контроля для семейных автомобилей, отличается надежностью, работает от 12-вольтной зарядки (прикуриватель) есть аккумуляторная батарея, которая обеспечивает автономную работу монитора до 3 часов.
В комплекте есть все необходимые крепления и инструмент для монтажа, из недостатков системы — инструкция не переведена на русский язык.

2. Proline TPMS X5 INT

Полноценная беспроводная система мониторинга за давлением и температурой воздуха в шинах. Отличается высокой надежностью, заявленный срок эксплуатации — до 7 лет.

В комплект входят четыре датчика, которые устанавливаются на шину вместо штатных ниппелей. Гайки и крепежи изготовлены из прочного сплава, который позволяет переустанавливать детали при смене колеса.

Информация передается на монитор с жидкокристаллическим цветным экраном в режиме реального времени.

Монитор установлен на кронштейн с присосками, водителям удобно устанавливать систему на торпеду для постоянного контроля. Средняя стоимость датчика — от 8000 руб.

3. CAREUD U903

Беспроводная внештатная система TPMS CAREUD U903 используется для датчиков, которые устанавливаются на колесо — это полноценный золотник, который четко реагирует на перепады давления вместо частых колпачков с термопарами.

Информация передается на экран монитора, расположенного в салоне. Подпитка системы происходит от блока 12 вольт (прикуриватель).

Особенностью комплекта остается использование высокопрочной стали для золотника, который не разрушается от долгого использования. Экран и корпус монитора имеет простое оформление без дополнительных звуковых систем подачи аварийного сигнала. Средняя стоимость комплекта — от 5000 руб.

Рекомендуется устанавливать комплект CAREUD U903 только на шиномонтаже, перед активацией необходимо отрегулировать и подписать колеса в соответствии с обозначениями на мониторе. При первом прокачивании шины происходит активация монитора.

4. SHERIFF TP-200

Комплект SHERIFF TP-200 считается лучшей системой контроля за давлением в шинах среди бюджетных марок. Необходимо отслеживать состояние колпачка при покупке — в некоторых случаях водители отмечали некачественный внешний слой, при вкручивании колпака на ниппель будут сложности.

Подпитка монитора происходит от прикуривателя, батарейки в схему в комплекте не поставляются.

5. VISTURE T01C

Оригинальная система мониторинга, которая питается от альтернативного источника, т. е. через солнечные батареи. Стоимость комплекта — от 1000 руб. Это лучший датчик в бюджетном сегменте, если водителю необходимо отслеживать давление не постоянно, а время от времени.

Высокое качество колпаков термопары обеспечивает передачу надежного результата на монитор, который устанавливается на торпеду или боковую консоль.

Допускается самостоятельная установка сенсоров на колеса, стальные гайки и колпаки надежно удерживают элементы на ободе.

6. Parkmaster TPMS 8886

Система контроля четырех колес входит в премиальный сегмент, средняя стоимость — от 7000 руб. Вся информация от датчиков передается на планшет, ПК или смартфон. В комплект входит все необходимое ПО и трансдьюсер.

Трансляция параметров передается через Bluetooth-канал, используя промежуточное звено — запитанный от прикуривателя приемник информации. В приемнике расположен динамик, передающий звуковые сигналы при неисправности системы.

Кроме давления в шинах, датчик отслеживает температуру покрышек и имеет встроенный замок, что обеспечивает полную сохранность элемента на колесе. Система мониторинга TPMS 8886 от Parkmaster может полностью заменить штатную схему отслеживания работы колес, легко переустанавливается да другой автомобиль. Производитель устанавливает минимальный срок эксплуатации 7 лет.

7. Carax TPMS CRX-1002

Один из лучших дорогих датчиков — это система мониторинга CRX-1002 стоимостью от 11000 руб. Схема устанавливается на все линейки легковых автомобилей — от внедорожников до мини.

Колпаки термопары рассчитаны на максимальное давление в шинах 4,2 бар. Сенсоры проводят замеры параметров каждые пять секунд и передают сигнал на головной блок, который имеет вид брелока и может устанавливаться на торпеду или привешиваться к ключам.

Датчики запитываются 3-вольтными батарейками, минимальный срок службы батарей — 15 месяцев, имеют противовандальное покрытие.

8. Huf Electronics

Эта система мониторинга давления в колесах разработана для конкретных марок автомобилей: VW/Porsche, Ауди и Шкода. Часто идет как дополнительная опция оснащения.

Стоимость системы — 8000 руб. Среди особенностей датчика — полная адаптация с бортовыми компьютерами марок. При отсутствии штатной TPMS работает как автономная система.

Среди особенностей — невозможность установки датчика на ниппели самостоятельно, без перепрошивки ЭБУ. Если система покупается опционально в сервисе, перепрограммирование производят в автосалоне.

Кроме отслеживания давления, датчики передают температуру покрышки в режиме реального времени на экран монитора. Дисплей устанавливается на приборную панель, запись идет от электросети авто.

9. CARCAM TPMS

Беспроводной датчик давления и температуры в шинах. Радиосигнал поступает от колпака, расположенного на колесе, на монитор. Водитель самостоятельно задает диапазон давления, при котором не будет поступать аварийный звуковой сигнал. При любых отклонениях от заданных параметров блок начинает пищать.

Система не требует дополнительного программирования — сенсоры монтируются на колеса, система их отслеживает самостоятельно. Питание блока происходит от батарейки.

Датчик имеет стильный дизайн, металлические золотники защищаются противовандальными крышками. Производитель дает гарантию не менее 7 лет. Замена батарейки — 1 раз в 12 месяцев.

10. Stcsmartech BTY01

Среди бюджетных вариантов систем мониторинга через Блютуз наибольшей популярностью пользуется модуль Stcsmartech BTY01. Датчик отслеживает давление и температуру воздуха в шинах и передает сигнал на смартфон. Канал бесперебойно работает на расстоянии 10 метров.

Приложение быстро синхронизирует показатели датчиков и ПО. При любых отклонениях от нормы на телефон приходит либо смс, либо подается аварийный звуковой сигнал.

Заключение

Это были наиболее качественные датчики давления в шинах на 2019 год, которые можно купить в РФ. Представлен весь диапазон цен, выбраны самые продуктивные модели бюджетного, среднего и премиального сегмента.

Видео про систему мониторинга давления в шинах TPMS:

Источники:

http://www.zr.ru/content/articles/909840-manometr-v-kolese/
http://avto-moto-shtuchki.ru/avtotekhnika/187-datchiki-davleniya-v-shinakh-tpms.html
http://techautoport.ru/sistemy-bezopasnosti/aktivnaya/tpms.html
http://www.ixbt.com/live/car/sistema-kontrolya-davleniya-v-shinah-tpms-s-vnutrennimi-datchikami.html
http://fastmb.ru/soveti_auto/4070-luchshie-datchiki-davleniya-v-shinah-2019-top-10.html

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
